Тема:Эволюция сенсоров в автоматизации: от простых концевиков до интеллектуальных датчиков
Исполнитель: Цапцын Никита Геннадьевич, Удачин Иван Владимирович гр. 441-об
Научный руководитель: Русинов Владислав Леонидович, СКБ "Промышленная работника и автоматизация".
План:
Введение
Глава 1. Эволюция датчиков в системах автоматизации
1.1 Дискретные датчики в ранних системах автоматизации
1.2 Переход к аналоговым датчикам
Глава 2. Современные интеллектуальные сенсорные технологии
2.1 Интеллектуальные датчики (Smart Sensors)
2.2 Технологии MEMS и беспроводные сенсорные сети
Заключение
Список использованных источников
ВведениеВ современных системах автоматизации технологических процессов датчики играют ключевую роль, поскольку именно они обеспечивают получение информации о состоянии оборудования и параметрах производственной среды. Датчики можно рассматривать как своеобразные «органы чувств» промышленной системы, позволяющие регистрировать физические величины, такие как температура, давление, положение, скорость и другие параметры. Полученные данные используются системами управления для анализа и принятия решений, что обеспечивает стабильность и эффективность технологических процессов [1].
Развитие промышленной автоматизации тесно связано с совершенствованием измерительных устройств и сенсорных технологий. На ранних этапах развития автоматизированных систем использовались простейшие датчики, которые могли фиксировать лишь факт наступления определенного события, например достижение объектом крайнего положения. Однако по мере усложнения технологических процессов возникла необходимость в более точном и непрерывном контроле параметров, что привело к развитию аналоговых датчиков, способных передавать количественные значения измеряемых величин [2].
Традиционно в промышленности широко применялись унифицированные аналоговые сигналы передачи данных, такие как 0-10 В или 4-20 мА. Использование подобных стандартов позволило обеспечить совместимость датчиков и систем управления различных производителей, а также повысить надежность передачи информации на значительные расстояния. Однако такие сигналы передают только одно измеряемое значение и не содержат дополнительной информации о состоянии самого датчика, его точности или необходимости обслуживания [5].
В условиях развития цифровых технологий, промышленного интернета вещей и концепции «Индустрия 4.0» требования к датчикам значительно возросли. Современные производственные системы требуют не только измерения параметров технологических процессов, но и получения дополнительной информации о состоянии оборудования, возможности диагностики и прогнозирования отказов. Это привело к появлению интеллектуальных датчиков, которые помимо измерительного элемента содержат встроенные вычислительные ресурсы и средства цифровой коммуникации [11].
Таким образом, эволюция сенсорных технологий отражает общий процесс развития промышленной электроники, микроэлектроники и информационных технологий. Переход от простых дискретных устройств к интеллектуальным сенсорным системам позволил существенно повысить уровень автоматизации производственных процессов, надежность контроля и эффективность управления технологическими системами [3].
Глава 1. Эволюция датчиков в системах автоматизации
1.1 Дискретные датчики в ранних системах автоматизацииНа ранних этапах развития промышленной автоматизации основными средствами контроля состояния механизмов выступали дискретные датчики. Такие устройства предназначены для фиксации факта наступления определенного события и передают лишь два возможных состояния: включено или выключено. Дискретные датчики широко применялись в системах управления оборудованием для контроля положения механизмов, наличия объектов и достижения предельных значений перемещения [1].
Одним из наиболее распространенных типов дискретных датчиков являются концевые выключатели. Эти устройства представляют собой электромеханические переключатели, которые срабатывают при достижении подвижным элементом определенного положения. Концевые выключатели активно используются в станках, транспортных системах и автоматических линиях для ограничения движения механизмов и предотвращения аварийных ситуаций. Простота конструкции и высокая надежность сделали их одним из базовых элементов промышленной автоматизации [2].
Другим распространенным типом дискретных датчиков являются герконовые датчики. Их работа основана на изменении состояния герметичного контакта под воздействием магнитного поля. При приближении магнита контакты геркона замыкаются или размыкаются, что позволяет фиксировать положение объектов или элементов механизмов. Такие датчики широко применяются в системах контроля положения, безопасности и автоматических приводах благодаря своей высокой долговечности и устойчивости к внешним воздействиям [10].
Несмотря на надежность и простоту, дискретные датчики имеют существенное ограничение -- они способны передавать лишь минимальный объем информации. Система управления получает только сигнал о наличии или отсутствии события, без возможности определить количественные характеристики процесса. По мере усложнения производственных процессов возникла необходимость в более информативных измерительных устройствах, способных передавать непрерывные значения параметров, что стало предпосылкой к развитию аналоговых датчиков [3].
1.2 Переход к аналоговым датчикамС развитием промышленности и усложнением технологических процессов возникла необходимость в более точном контроле параметров производственной среды. Дискретные датчики могли фиксировать только факт наступления события, однако во многих технологических процессах требовалось измерять непрерывные физические величины, такие как температура, давление, уровень жидкости или скорость движения. Это привело к развитию аналоговых датчиков, способных преобразовывать измеряемую величину в непрерывный электрический сигнал [1].
Аналоговые датчики широко применяются для измерения различных технологических параметров. Например, датчики температуры используются для контроля тепловых процессов в химической, энергетической и металлургической промышленности, а датчики давления позволяют контролировать работу трубопроводов, компрессоров и гидравлических систем. В таких датчиках физическая величина преобразуется чувствительным элементом в электрический сигнал, который затем передается в систему управления для дальнейшей обработки [10].
Для обеспечения совместимости оборудования различных производителей в промышленной автоматизации были разработаны унифицированные стандарты передачи аналоговых сигналов. Наиболее распространенными стали сигналы напряжения 0-10 В и токовый сигнал 4-20 мА. Токовый сигнал получил особенно широкое распространение благодаря своей устойчивости к электромагнитным помехам и возможности передачи данных на большие расстояния без значительных потерь точности [5].
Однако аналоговые датчики также имеют ряд ограничений. Несмотря на возможность передачи непрерывных значений параметров, они передают только одну измеряемую величину и не могут предоставлять дополнительную информацию о состоянии самого датчика. Система управления не получает данных о диагностике устройства, его калибровке или возможных неисправностях. Эти ограничения стали одной из причин дальнейшего развития сенсорных технологий и появления интеллектуальных датчиков, обладающих расширенными возможностями обработки и передачи информации [3].
Глава 2. Современные интеллектуальные сенсорные технологии
2.1 Интеллектуальные датчики (Smart Sensors)Развитие микроэлектроники и цифровых технологий привело к появлению нового поколения измерительных устройств -- интеллектуальных датчиков. В отличие от традиционных аналоговых датчиков, интеллектуальные сенсоры представляют собой сложные электронные системы, которые не только измеряют физическую величину, но и способны выполнять обработку данных, хранение информации и обмен данными с другими устройствами системы автоматизации [11].
Структура интеллектуального датчика включает несколько основных компонентов. В его состав входят чувствительный элемент, который реагирует на изменение физической величины, электронная схема обработки сигнала, микроконтроллер для выполнения вычислительных операций, а также память для хранения параметров калибровки и служебной информации. Кроме того, такие датчики оснащаются цифровыми интерфейсами связи, позволяющими передавать данные напрямую в системы управления или промышленные сети [9].
Одной из важных особенностей интеллектуальных датчиков является возможность самодиагностики. Устройство способно контролировать собственное состояние, выявлять неисправности и сообщать системе управления о возникновении отклонений в работе. Это существенно повышает надежность технологических систем и позволяет своевременно проводить техническое обслуживание оборудования, снижая вероятность аварий и простоев производства [13].
Дополнительным преимуществом интеллектуальных датчиков является возможность удаленной настройки и калибровки. Благодаря цифровым интерфейсам параметры работы датчика могут изменяться через сеть без необходимости физического доступа к оборудованию. Кроме того, такие датчики способны передавать не только измеряемое значение, но и дополнительную информацию, например температуру окружающей среды, состояние электронных компонентов или наработку устройства [11].
Таким образом, интеллектуальные датчики значительно расширяют функциональные возможности измерительных систем. Они становятся важным элементом современных концепций промышленной автоматизации и промышленного интернета вещей, обеспечивая более высокий уровень мониторинга, диагностики и управления технологическими процессами [13].
2.2 Технологии MEMS и беспроводные сенсорные сетиОдним из важнейших направлений развития современных сенсорных технологий является применение микроэлектромеханических систем (MEMS). MEMS представляют собой миниатюрные устройства, в которых механические элементы, датчики и электронные компоненты интегрированы на одном полупроводниковом кристалле. Благодаря использованию технологий микрообработки такие сенсоры отличаются малыми размерами, высокой чувствительностью, низким энергопотреблением и возможностью массового производства [7].
В современных измерительных системах важно различать несколько уровней обработки измерительной информации. На первом уровне располагается датчик, который выполняет функцию первичного преобразования физической величины в электрический сигнал. На втором уровне находится измерительный модуль или преобразователь, который осуществляет усиление сигнала, фильтрацию, аналого-цифровое преобразование и передачу данных в систему управления. Третий уровень представлен программным обеспечением, где выполняется обработка данных, спектральный анализ, диагностика состояния оборудования и формирование выводов о работе технологической системы [6]. В таблице 1 представлена структура современной измерительной системы.
Таблица 1. Структура современной измерительной системы
Примечание. Разделение функций между датчиком, измерительным модулем и программной системой позволяет повысить точность измерений и обеспечить более эффективную обработку измерительной информации.Представленная структура демонстрирует распределение функций между различными уровнями системы измерения. Такое разделение позволяет повысить точность регистрации параметров и обеспечить эффективную обработку измерительной информации в системах мониторинга оборудования [6].
Для наглядного представления взаимодействия элементов измерительной системы её архитектура может быть представлена в виде функциональной схемы.
Рисунок 1. Структура обработки измерительной информации в системе мониторингаMEMS-датчики широко применяются для измерения ускорения, вибрации, давления и угловой скорости. Наиболее известными примерами являются акселерометры и гироскопы, которые первоначально получили широкое распространение в мобильных устройствах и потребительской электронике. Со временем данные технологии начали активно внедряться и в промышленную автоматизацию, где используются для контроля вибраций оборудования, диагностики состояния механизмов и мониторинга работы станков и производственных линий [8].
Пример анализа вибрации с использованием MEMS-сенсора В качестве практического примера применения MEMS-сенсоров можно рассмотреть систему вибрационного мониторинга центробежного промышленного насоса К 80-50-200, широко используемого в системах водоснабжения и технологических установках. Основные параметры данного агрегата включают подачу около 50 м³/ч, напор 80 м, а частота вращения рабочего колеса составляет примерно 2900 об/мин, что соответствует частоте вращения около 48 Гц [1]. Для регистрации вибраций используется MEMS-акселерометр ADXL356, разработанный компанией Analog Devices. Данный датчик представляет собой трёхосевой акселерометр промышленного класса, предназначенный для измерения динамических ускорений и вибраций оборудования. Основные характеристики датчика включают диапазон измерения ±10 g, уровень шумов около 80 μg/√Hz, а также рабочую полосу частот до 1 кГц, что позволяет регистрировать вибрации вращающихся механизмов и диагностировать дефекты подшипников и роторов [8]. Датчики устанавливаются на корпусе насосного агрегата в наиболее информативных точках. Наиболее распространённой практикой является размещение акселерометров в зоне подшипниковых узлов электродвигателя. Один датчик устанавливается на корпусе подшипника со стороны привода электродвигателя, а второй -- со стороны насосной части агрегата. Такое расположение датчиков позволяет регистрировать вибрации, возникающие при дисбалансе ротора, нарушении центровки валов и дефектах подшипников [6].
Схема размещения датчиков на насосном агрегате представлена на рисунке 2.
Рисунок 2 - Размещение MEMS-датчиков на насосном агрегатеРабота насосного агрегата может осуществляться в нескольких режимах:
- номинальный режим (≈2900 об/мин);
- режим пониженной нагрузки;
- режим пуска и остановки оборудования.
В номинальном режиме характерные вибрационные компоненты наблюдаются на частоте вращения ротора (≈48 Гц) и её гармониках. При возникновении дефектов оборудования в спектре вибраций появляются дополнительные частоты и возрастает амплитуда колебаний [6].

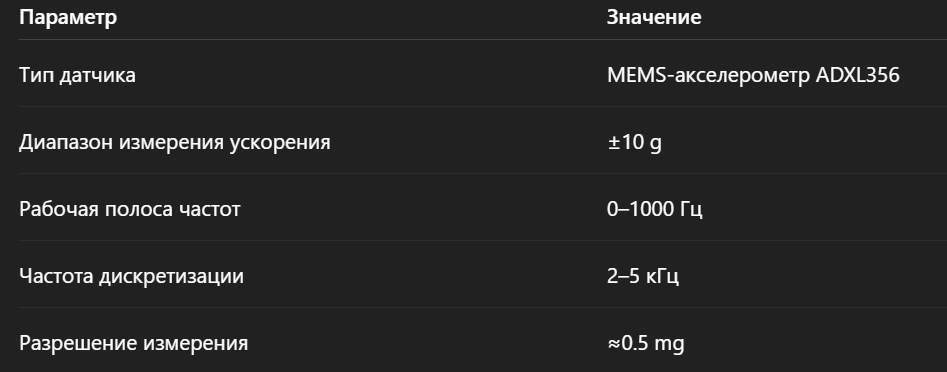

Таблица 2 - Основные параметры системы вибрационного контроля
Примечание. Указанные параметры обеспечивают возможность регистрации вибрационных характеристик вращающегося оборудования и проведения спектрального анализа сигналов.Структура системы вибрационного мониторинга может быть представлена следующей функциональной схемой.
Рисунок 3 - Структурная схема системы вибрационного мониторингаСистема включает MEMS-акселерометр, аналоговый усилитель и фильтр сигнала, аналого-цифровой преобразователь, микроконтроллер измерительного модуля, модуль передачи данных и программное обеспечение анализа вибраций. Такое построение системы позволяет разделить функции измерения, обработки и анализа данных и повысить эффективность диагностики состояния оборудования [6].
Анализ вибрационных сигналов оборудования выполняется с использованием спектрального анализа на основе быстрого преобразования Фурье (FFT). Данный метод позволяет определить амплитуды колебаний на различных частотах и выявить характерные признаки неисправностей оборудования [6].
Для рассматриваемого насосного агрегата основная частота вибрации соответствует частоте вращения ротора и составляет около 48 Гц. Кроме основной частоты в спектре могут наблюдаться её гармоники, например 96 Гц и 144 Гц, возникающие вследствие динамических нагрузок вращающихся механизмов.
Рисунок 4 - Пример спектра вибрации насосного агрегатаТаблица 3 - Оценка вибрации насосного агрегата по стандарту ISO
Примечание. Повышение уровня вибрации может свидетельствовать о развитии дефектов механических узлов оборудования.Таким образом, использование MEMS-сенсоров в сочетании с методами спектрального анализа позволяет реализовать системы мониторинга и предиктивной диагностики промышленного оборудования. Анализ вибрационных характеристик позволяет выявлять дефекты на ранних стадиях и предотвращать развитие аварийных ситуаций, что повышает надёжность эксплуатации технологических установок [8].
Другим важным направлением развития сенсорных технологий является внедрение беспроводных сенсорных сетей. На крупных промышленных объектах прокладка кабельных линий для подключения большого количества датчиков может быть сложной и дорогостоящей задачей. Использование беспроводных технологий позволяет существенно упростить процесс установки датчиков и повысить гибкость систем мониторинга [12].
В промышленной автоматизации применяются специализированные стандарты беспроводной связи, разработанные с учётом требований надёжности и энергоэффективности. Одним из таких стандартов является WirelessHART, обеспечивающий надёжную передачу данных между датчиками, измерительными устройствами и системами управления в условиях промышленной среды. Также активно развивается технология LoRaWAN, которая позволяет передавать данные на большие расстояния при низком энергопотреблении и используется для создания распределённых сенсорных сетей в промышленности и инфраструктурных системах [14].
Таким образом, развитие технологий MEMS и беспроводных сенсорных сетей значительно расширяет возможности применения датчиков в промышленной автоматизации. Современные измерительные системы строятся по многоуровневой архитектуре, в которой датчики выполняют функцию первичного измерения, измерительные устройства обеспечивают преобразование и передачу сигналов, а программные системы выполняют анализ и интерпретацию данных, обеспечивая эффективный мониторинг и диагностику состояния промышленного оборудования [6].
ЗаключениеРазвитие сенсорных технологий является важной частью эволюции систем промышленной автоматизации. На ранних этапах автоматизированных производств применялись простые дискретные датчики, такие как концевые выключатели и герконовые устройства, которые позволяли фиксировать лишь факт наступления определенного события. Несмотря на свою надежность и простоту конструкции, такие датчики передавали минимальный объем информации, что ограничивало возможности систем управления технологическими процессами [2].
Дальнейшее развитие технологий привело к широкому распространению аналоговых датчиков, способных измерять непрерывные физические величины. Использование унифицированных сигналов передачи данных, таких как 0-10 В и 4-20 мА, позволило стандартизировать взаимодействие между различными элементами автоматизированных систем и обеспечить более точный контроль технологических параметров. Однако аналоговые системы также имели определенные ограничения, так как передавали только одно измеряемое значение и не обеспечивали полноценной диагностики состояния датчиков [5].
Современный этап развития сенсорных технологий связан с появлением интеллектуальных датчиков, которые объединяют в себе чувствительный элемент, микроконтроллер и средства цифровой связи. Такие устройства способны выполнять обработку измерительных данных, проводить самодиагностику и передавать расширенную информацию о своем состоянии и параметрах работы. Интеллектуальные датчики становятся важным элементом систем промышленного интернета вещей и обеспечивают более высокий уровень автоматизации производственных процессов [13].
Значительную роль в развитии современных сенсорных систем играют микроэлектромеханические технологии MEMS, позволяющие создавать компактные и высокочувствительные датчики. Использование MEMS-сенсоров открывает возможности для реализации методов предиктивной диагностики оборудования, основанных на анализе вибрационных и динамических характеристик механизмов. Это позволяет выявлять неисправности оборудования на ранних стадиях и повышать надежность эксплуатации промышленных установок [8].
Кроме того, значительное развитие получили беспроводные сенсорные сети, которые позволяют размещать датчики на крупных промышленных объектах без необходимости прокладки сложных кабельных линий. Использование промышленных стандартов беспроводной связи, таких как WirelessHART и LoRaWAN, обеспечивает надежную передачу данных и расширяет возможности систем мониторинга и управления технологическими процессами [14].
Таким образом, эволюция датчиков демонстрирует постепенный переход от простых электромеханических устройств к сложным интеллектуальным сенсорным системам, способным выполнять функции измерения, обработки и передачи информации. Современные сенсоры становятся важным элементом цифровых производств, повышая эффективность управления технологическими процессами, надежность оборудования и уровень автоматизации промышленности [3].
Список использованных источников1. Аверьянов О.И. Автоматизация технологических процессов и производств / О.И. Аверьянов. - Москва : Академия, 2019. - 368 с.
2. Петров И.Н. Датчики в системах автоматизации / И.Н. Петров. - Москва : Машиностроение, 2018. - 256 с.
3. Болтон У. Промышленная автоматизация и системы управления / У. Болтон. - Москва : ДМК Пресс, 2021. - 480 с.
4. Fraden J. Handbook of Modern Sensors: Physics, Designs, and Applications / J. Fraden. - New York : Springer, 2016. - 758 p.
5. Doebelin E.O., Manik D. Measurement Systems: Application and Design / E.O. Doebelin, D. Manik. - New York : McGraw-Hill, 2019. - 928 p.
6. Dargie W., Poellabauer C. Fundamentals of Wireless Sensor Networks: Theory and Practice / W. Dargie, C. Poellabauer. - Chichester : Wiley, 2017. - 336 p.
7. Madou M. Fundamentals of Microfabrication and Nanotechnology / M. Madou. - Boca Raton : CRC Press, 2018. - 648 p.
8. Beeby S., Ensell G., Kraft M., White N. MEMS Mechanical Sensors / S. Beeby и др. - Boston : Artech House, 2017. - 292 p.
9. Lee E.A., Seshia S.A. Introduction to Embedded Systems / E.A. Lee, S.A. Seshia. - Cambridge : MIT Press, 2017. - 560 p.
10. Гуревич Ю.Е. Датчики технологических параметров / Ю.Е. Гуревич. - Москва : Инфра-М, 2020. - 312 с.
11. Сидоров В.В. Интеллектуальные датчики в системах промышленной автоматизации // Автоматизация в промышленности. - 2022. - №4. - С. 15-21.
12. Иванов А.А. Беспроводные сенсорные сети в промышленности // Приборы и системы. Управление, контроль, диагностика. - 2023. - №6. - С. 28-33.
13. Kumar R., Patel S. Smart Sensors in Industrial Internet of Things // IEEE Sensors Journal. - 2022. - Vol. 22. - №12. - С. 11420-11432.
14. Zhang H. WirelessHART and Industrial IoT Applications // IEEE Communications Magazine. - 2021. - №9. - С. 102-108.
