Тема : МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор
Исполнитель : Богдановская Елена Сергеевна, гр. 541-об.
Рыководитель : Русинов Владислав Леонидович, СКБ "Промышленная робототехника и автоматизация".
Актуальность темы : МЕТАКОН‑515 актуален в связи с необходимостью импортозамещения и необходимостью в ускоренном управлении процессами, где стандартные регуляторы недостаточно эффективны.
Цель : Рассмотреть МЕТАКОН-515. Прибор четко должен поддерживать установленный режим работы на любом оборудовании.
План :
1. Что такое ПИД-регулятор и принцип работы.
2. Универсальный регулятор МЕТАКОН-515:
· Ключевая форма;
· Внешний вид и интерфейс: как пользователь будет взаимодействовать с прибором.
3. Преимущества перед существующими решениями:
· Скоростной режим: почему МЕТАКОН-515 быстрее аналогового;
· Надежность: защита от помех и перепадов напряжения.
4. Схема прохождения сигнала.
5. Примеры использования в быту и промышленности.
6. Заключение.
7. Список используемых источников.
1) Что такое ПИД-регулятор и принцип работы прибора
ПИД-регулятор -- это алгоритм управления в замкнутом контуре, который формирует управляющий сигнал на основе суммы трех слагаемых: реализации пропорциональной функции, интегрального от ошибки накопления и дифференцированного от ошибки изменения скорости.
Задача - минимизировать рассогласование между фактическим значением параметра (температура, давление, положение) и его заданием (уставкой) по трем законам сразу:
1) «П» (Пропорциональная)- обеспечивает базовую реакцию на возникшую ошибку. Чем больше отклонение, тем сильнее воздействие. Однако наличие только этого коэффициента приводит к тому, что статической финансовой системе не хватает «силы» для достижения уставки, и она останавливается рядом с ней.

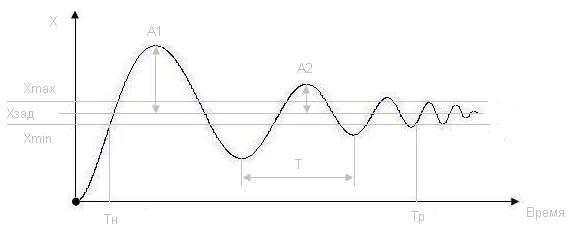

2) «И» (Интегральная) - отвечает за устранение статической ошибки по счету накопления отклонений. По сути, она постоянно добавляла усилие, пока реальное значение не равняется заданному. Минус- возможное перерегулирование и раскачка системы из-за инерции накопления.
3) «Д» (Дифференциальная) -- обеспечивает демпфирование (процесс ослабления устойчивости). Оценивает тренд: если ошибка быстро приводит, эта составляющая заранее привносит, чтобы избежать проскока. Повышает устойчивость и быстродействие системы.
ПИД-регулятор плавно, точно и без рывков приводит параметр к заданному результату.
2)Универсальный регулятор МЕТАКОН-515
·
Ключевая формаМодульная архитектура (Щитовое исполнение)
Прибор выполнен в универсальном корпусе для монтажа на DIN-рейку (стандарт ТС35) или щитовая панель. Ключевой особенностью формы является блочно-модульная конструкция, которая состоит из двух основных частей:
1. Модуль процессора (контроллера): Устанавливается в основание (клеммную колодку) и содержит схему обработки данных, память настроек и интерфейсные выходы.
2. Модуль индикации (передняя панель): Представляет собой съемную головку, которая фиксируется на процессорном модуле.
Преимущество формы: Такая архитектура позволяет производить замену, обслуживание или модернизацию интерфейсной части без демонтажа силовых и сигнальных цепей, подключенных к клеммной колодке.
· Внешний вид и интерфейс: как пользователь будет взаимодействовать с прибором Взаимодействие с «МЕТАКОН-515» организовано по принципу «человек-машина» (HMI) с акцентом на наглядность текущего состояния процесса и простоту настройки.
1) Органы индикации (Визуальный интерфейс)
На передней панели расположен четырехразрядный семисегментный светодиодный индикатор (LED).
· Отображение данных: Пользователь видит текущее значение регулируемого параметра (температура, давление, уровень), код технологического устава (задания), а также параметры ПИД-регулятора.
· Светодиодная сигнализация (LED-индикаторы статуса): Вокруг дисплея или на панели расположены светодиоды, которые информируют оператора о состоянии:
· R (Run): Работа/Останов регулятора.
· H (Heating) / C (Cooling): Индикация состояния выходов (нагрев/охлаждение) или состояния реле.
· A1, A2: Срабатывание уставок аварийной сигнализации.
· Ручной режим: Индикатор перехода с автоматического ПИД-регулирования на ручное управление исполнительным механизмом.
2) Органы управления (Сенсорно-кнопочный интерфейс)
Управление осуществляется при помощи четырех (или шести) тактильных мембранных кнопок, расположенных под дисплеем. Кнопки имеют четкий тактильный отклик и защищены от попадания пыли и влаги (степень защиты лицевой панели -- IP54/IP65).
· «На рисунке цифрами обозначены индикаторы и органы управления:
1 - индикатор измеренного значения и значений параметров (измерительный индикатор)
2 - индикатор уровня сигнала управления и кодов параметров
3 - индикатор, который отображает состояние первого выходного реле, если ПИД-регулятор работает с ШИМ выходным сигналом и порядок действия регулятора прямой
4 - индикатор, который отображает состояние первого выходного реле, если ПИД-регулятор работает с ШИМ выходным сигналом и порядок действия регулятора обратный
5 - индикатор, который отображает состояние первого выходного реле, если этим реле управля- ет компаратор Н
6 - индикатор состояния второго выходного реле и компаратора L
7 - индикатор, который отображает состояние третьего выходного реле, если этим реле управля- ет компаратор F
8 - индикатор, который отображает состояние третьего выходного реле, если этим реле управля- ет сигнализатор аварийной ситуации
9 - индикатор режима АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ
10- индикатор режима РУЧНОЕ УПРАВЛЕНИЕ
11 - индикатор режима АВТОМАТИЧЕСКАЯ НАСТРОЙКА
12 - кнопка увеличения значений параметров▲
13- кнопка уменьшения значений параметров
14 - кнопка циклического вызова параметров и вызова меню
15 - кнопка ввода информации ВВОД
16 - кнопка выбора и индикации режимов работы РЕЖИМ
3) Логика взаимодействия (Сценарии работы)
· Рабочий режим (Основной экран):
Пользователь видит на индикаторе текущее значение датчика. Нажатие кнопок «▲/▼» в этом режиме позволяет оперативно изменить технологическую уставку (SV), не углубляясь в настройки регулятора.
· Режим ручного управления:
Оператор может в любой момент переключить прибор в ручной режим (нажатием комбинации кнопок или через меню). В этом случае он напрямую задает мощность на выходе (например, процент открытия клапана или мощность ТЭНа) кнопками «▲/▼», наблюдая за реакцией системы по индикатору.
3)Преимущества перед существующими решениями
·
Скоростной режим
· Цифровая обработка сигнала: В отличие от аналоговых регуляторов, где скорость ограничена инерционностью операционных усилителей и пассивных компонентов, МЕТАКОН-515 использует микропроцессор с прямым цифровым управлением. Время цикла опроса датчика и отработки ПИД-алгоритма составляет до 0,1 секунды (против 0,5-2 секунд у большинства аналоговых и релейных аналогов).
·
Отсутствие дрейфа характеристик: В аналоговых системах настройки (пропорциональность, интеграл, дифференциал) «плавают» при изменении температуры окружающей среды. В цифровом регуляторе параметры фиксированы программно, что исключает необходимость регулярной подстройки и обеспечивает мгновенный выход на режим без «раскачки».
·
Надежность·
Гальваническая развязка «три в одном»: Цепи питания, входы датчиков и выходы управления полностью изолированы друг от друга. Это исключает влияние мощных нагрузок (пуск двигателей, ТЭНы) на измерительную часть, что является слабым местом многих аналоговых приборов с общей «землей».
·
Защита по питанию: Встроенный импульсный источник питания с широким диапазоном (например, 85-265 В переменного тока) обеспечивает стабильную работу при скачках и просадках напряжения в сети, где аналоговые регуляторы с трансформаторным питанием выходят из строя или «зависают».
·
Помехозащищенность: Использование цифровой фильтрации входных сигналов и экранированной архитектуры модуля позволяет корректно работать вблизи частотных преобразователей и сварочного оборудования без ложных срабатываний выходов.
4)Схема прохождения сигнала МЕТАКОН-515
1. Входной сигнал (измерение)
· Сигнал от датчика (термопара, термосопротивление, 0-10 В, 4-20 мА) поступает на входные клеммы процессорного модуля.
· Проходит через гальваническую развязку (изоляция от цепей питания и выходов).
· Обрабатывается аналого-цифровым преобразователем (АЦП) -- преобразуется в цифровой код.
2. Обработка (микропроцессор)
· Микропроцессор считывает текущее значение и сравнивает с уставкой (SV).
· Выполняет ПИД-алгоритм (пропорционально-интегрально-дифференциальное регулирование) или алгоритм релейного управления в зависимости от настроек.
· Учитывает параметры: зона пропорциональности, время интегрирования, время дифференцирования, период широтно-импульсной модуляции (ШИМ) и др.
· Формирует управляющий сигнал на выходе (в процентах, дискретно или в виде ШИМ).
3. Выходной сигнал (управление)
· Сформированный управляющий сигнал передается на выходные цепи через гальваническую развязку.
· Типы выходов (в зависимости от модификации и настроек):
· Релейный: замыкание/размыкание контактов (нагрев/охлаждение).
· Твердотельное реле (SSR): импульсный сигнал (12 В) для управления внешним полупроводниковым реле.
· Аналоговый: 0-10 В или 4-20 мА (плавное регулирование, например, частотного преобразователя или клапана).
· Выходной сигнал поступает на исполнительное устройство (ТЭН, клапан, двигатель, ПЧ).
4. Индикация и интерфейс
· Параллельно с обработкой микропроцессор выводит на LED-дисплей текущее значение и статус.
· Кнопки управления формируют сигналы изменения уставки или параметров, которые микропроцессор принимает как приоритетные.
5)Примеры использования МЕТАКОН-515
Бытовое применение:1)Частный дом и коттедж
Управление котлом отопления с ПИД-регулированием. Обеспечивает точное поддержание температуры теплоносителя и экономию энергоресурсов до 20 % за счет отсутствия перерегулирований.
2)Теплица
Контроль температуры воздуха и почвы, управление нагревателями и форточками. Поддержка дневных и ночных уставок.
3)Инкубатор
Стабилизация температуры с точностью ±0,1 °C. Цифровая обработка исключает опасные для выводимости колебания.
4)Электрический калорифер и тепловая пушка
Плавное или релейное управление мощностью. Ручной и автоматический режимы, защита от перегрева.
5)Винный шкаф и камера вызревания
Одновременное управление температурой и влажностью через аналоговые датчики и исполнительные устройства.
Промышленное применение:1)Термопластавтомат
Зонное управление температурой цилиндра и сопла. Высокая скорость опроса (0,1 с) и устойчивость к помехам от мощных приводов.
2)Сушильная камера
Поддержание профиля температуры и влажности. Аналоговые выходы для плавного управления заслонками и увлажнителями.
3)Промышленная печь
Отработка многоступенчатых циклов термообработки. Работа с термопарами до 1300 °C.
4)Приточная вентиляция
Управление трехходовым клапаном или ступенчатым ТЭНом. Защита калорифера от замерзания.
5)Линия розлива и упаковки
Контроль температуры запайки и термоусадочной пленки. Стабильность при скачках напряжения.
6)Автоклав и стерилизатор
Управление циклом стерилизации с выдержкой по времени и температуре. Надежная коммутация мощных нагревателей.
Ключевым преимуществом является, то, что один прибор заменяет узкоспециализированные регуляторы температуры, влажности и позиционеры. Работает в сетях 85-265 В без стабилизатора, подходит для бытовых и промышленных объектов.
6)Заключение
МЕТАКОН-515 -- это один прибор, который заменяет узкоспециализированные регуляторы. Он работает там, где стандартные регуляторы недостаточно эффективны, обеспечивая скорость, надежность и высокую точность.
