ИСПОЛЬЗОВАНИЕ УПРАВЛЯЕМЫХ ИСТОЧНИКОВ ДЛЯ МОДЕЛИРОВАНИЯ ЭЛЕКТРОННЫХ ЦЕПЕЙ

[Михаил]

... для того чтобы увеличить КПД между полезным и потебляемым Power factor нужно параллельно добавить емкость С2

Это для схемы рис.5  с ИТУН (I1) и ИНУТ (V1) четырёхполюсника имеется некоторое повышение КПД.

А для других вариантов (VCCS  и  CCCS)  не исследовали ?   Всегда требуется сравнение  и  выводы.

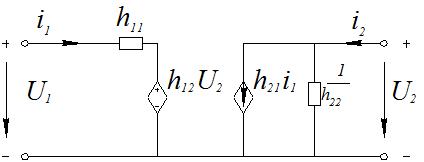

Мы не можем выбирать зависимые источники. Тип того или иного зависимого источника зависит от формы уравнений, которыми описывается четырехполюсник. Например в электронике используется h - форма уравнений. В этом случае схема замещения ИНУН и ИТУТ



h₂₂ - проводимость (выходная)
1/h₂₂ - выходное сопротивление

[mds]

Мы не можем выбирать зависимые источники...

Ответы понятны. О математическом описании модели рис.5  говорить рано. И о передаточной

функции этого четырёхполюсника тоже.  Но было бы интересно увидеть  и на это  ответы.

[ran]

По рис.5 ползет четырехполюсник. "Вид его ужасен". На спине надпись: "W(p)".

[mds]

"Вид его ужасен". На спине надпись: "W(p)".

Эту  надпись в качестве   тату нужно нанести Крилю  на  Вечную  Память об  АПП  и Э.

[Михаил]

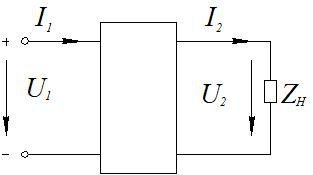

Передаточная функция четырехполюсника  изображенного на рис.5


Примет вид

[ran]

Ну уж нет. У четырехполюсника должно быть четыре передаточных функции (передаточная матрица 2 на 2). Раз пошла такая дискуссия напишите, пожалуйста, все.

[Михаил]

Воспользуемся уравнениями для описания четырехполюсника, которые приведены выше:



Выразим из второго уравнения ток I₁, получим:



Далее подставим получившийся ток I₁ в верхнее уравнение:



Получим:





Получим передаточную функцию четырехполюсника, как отношение выходного напряжения к входному:



где U₂ определяется по закону Ома
